Chassis: Monacor SPH250TC

Schritt1: Messung der TSP
Schritt2: 1. Testgehäuse - normale Transmissionline
Schritt3: 2. Testgehäuse - Linelänge * 1.75
Schritt4: 3. Testgehäuse - doppelt dicke Line

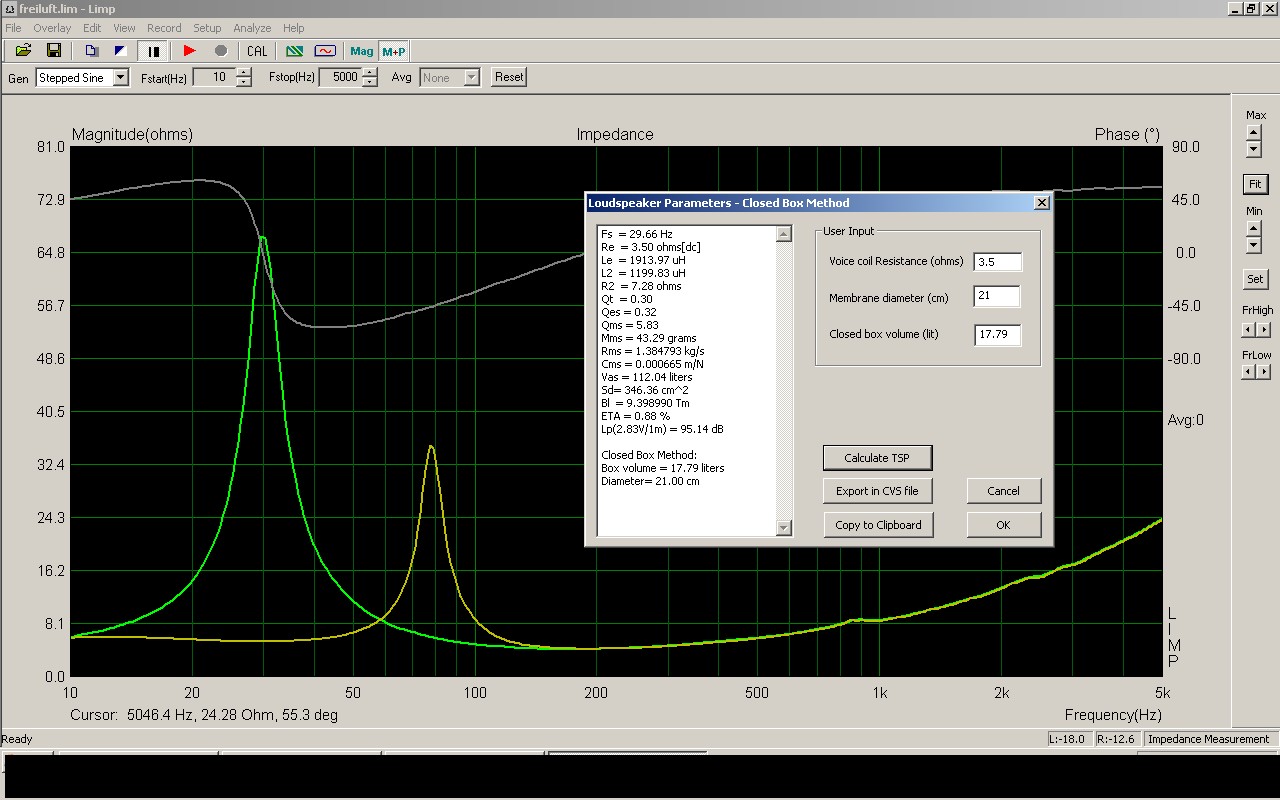

Messung der TSP:

Fs = 29.66 Hz
Re = 3.50 ohms[dc]
Le = 1913.97 uH
L2 = 1199.83 uH
R2 = 7.28 ohms
Qt = 0.30
Qes = 0.32
Qms = 5.83
Mms = 43.29 grams
Rms = 1.384793 kg/s

Cms = 0.000665 m/N
Vas = 112.04 liters
Sd= 346.36 cm^2
Bl = 9.398990 Tm
ETA = 0.88 %
Lp(2.83V/1m) = 95.14 dB

Closed Box Method:
Box volume = 17.79 liters
Diameter= 21.00 cm





1. Testgehäuse - normale Transmissionline


Linelänge: 280cm
gemessen wird von deckel bis boden und von dort aus wieder bis zum ausgang.
Die Unterschiede zum miteinbeziehen der faltungsbereiche sind minimalst und daher vernachlässigt
Kanalquerschnitt beträgt sd

1. Chassis auf 1/3 der Line

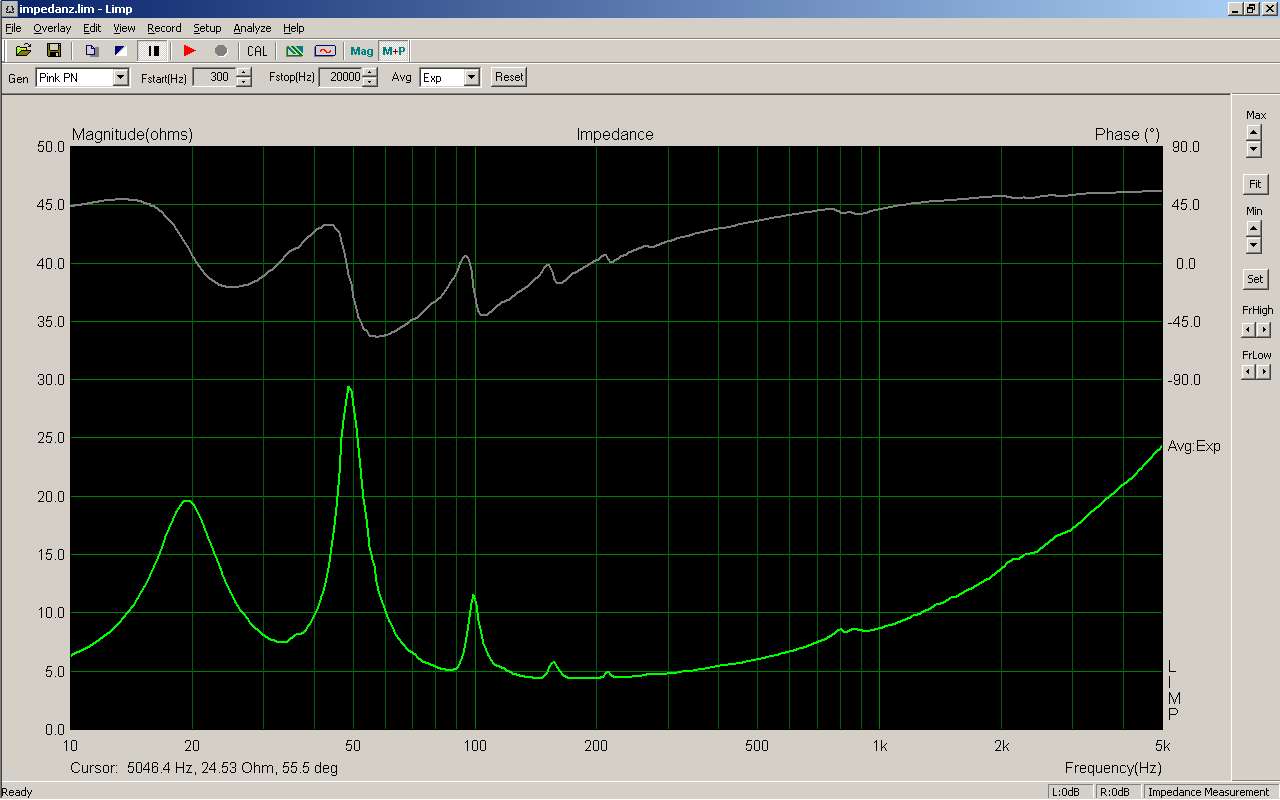

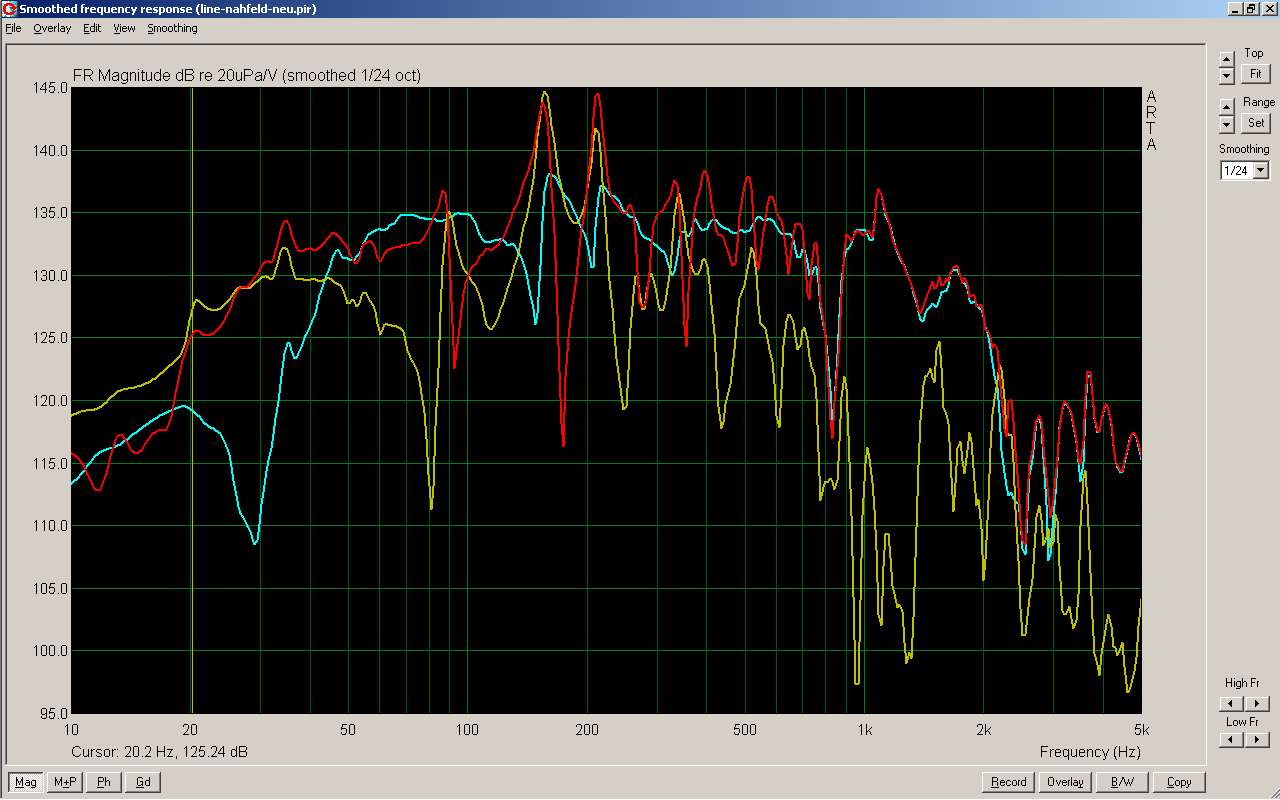

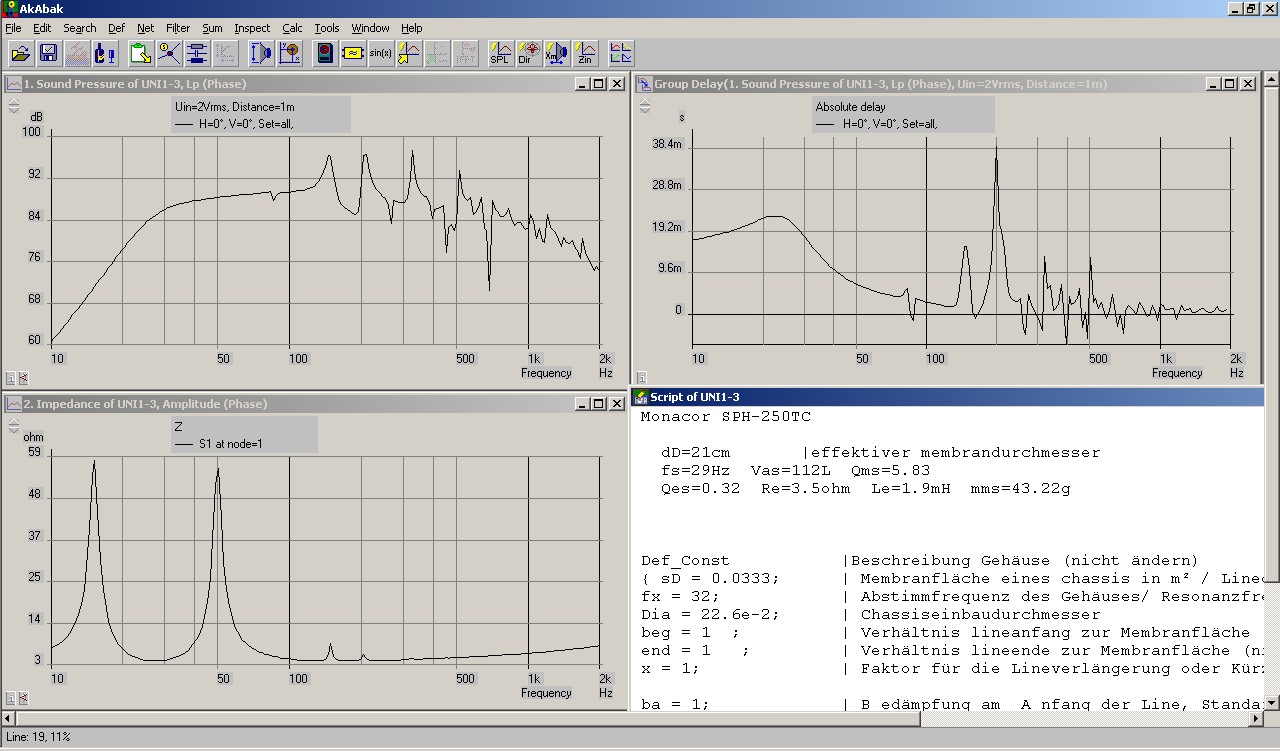

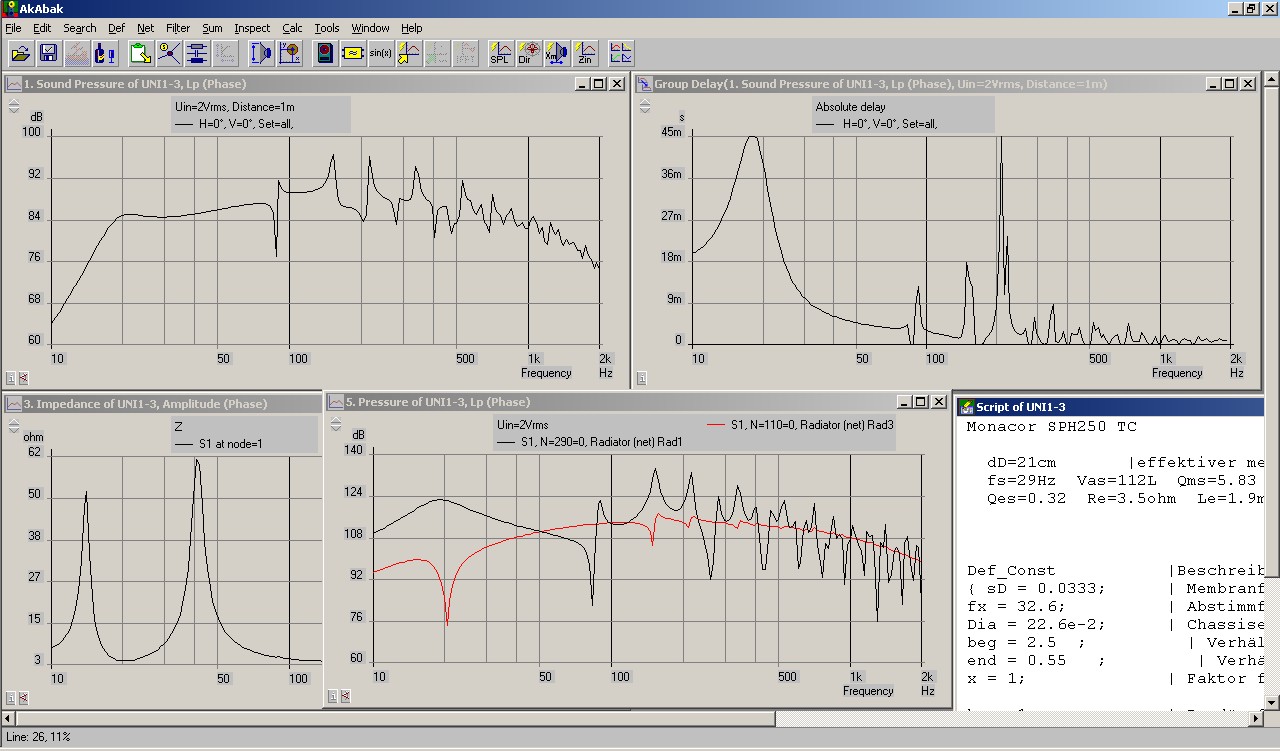

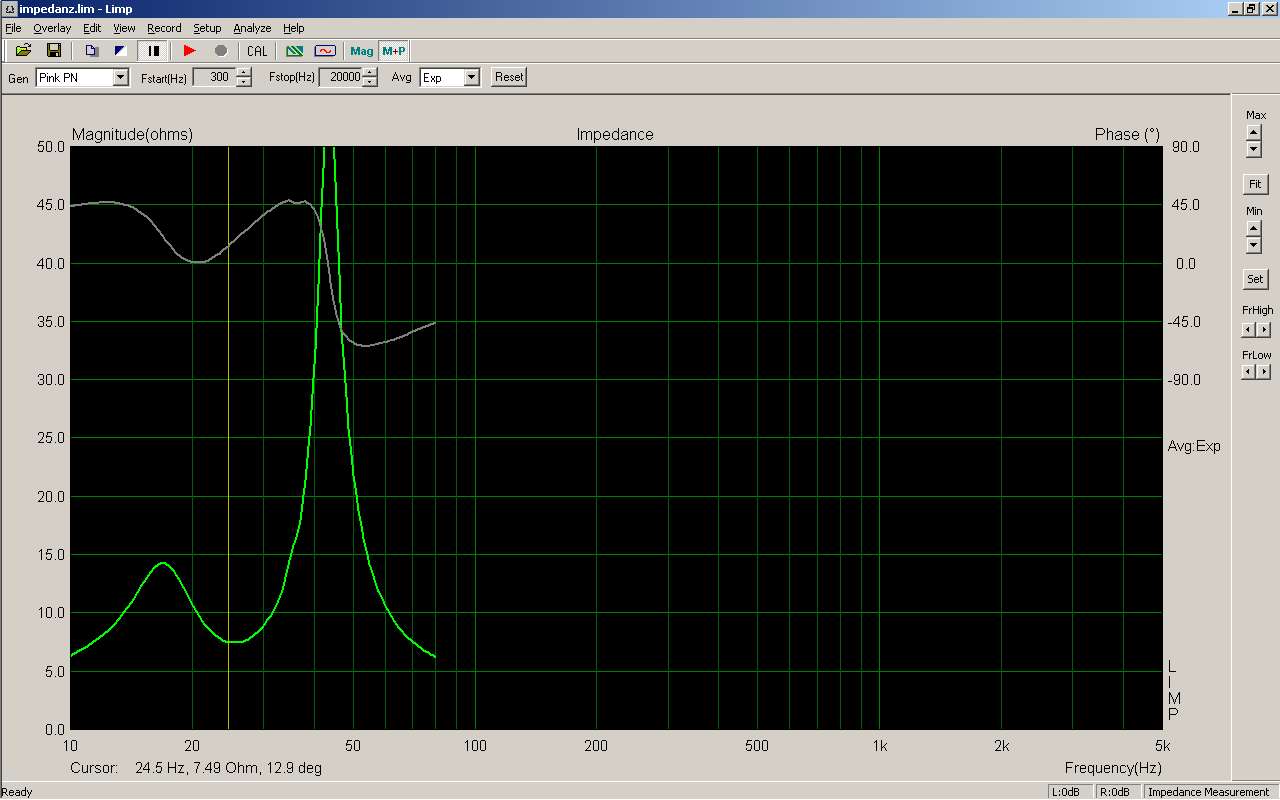

Impedanz Frequenzgang Simulation
_MG_3384a







2. Testgehäuse - Stark verjüngende Line


Linelänge = 343/4/29 *0.7+1/3 = 2.7m
Linefläche am Anfang: Sd*2.5 = 333*2.5 = 832,5cm²
Linefläche am Ausgang: Sd*0.5 = 333*0.5 = 166cm²
Verhältnis Fläche Ausgang/anfang: 0.2


1.Chassis 1/3 der Line

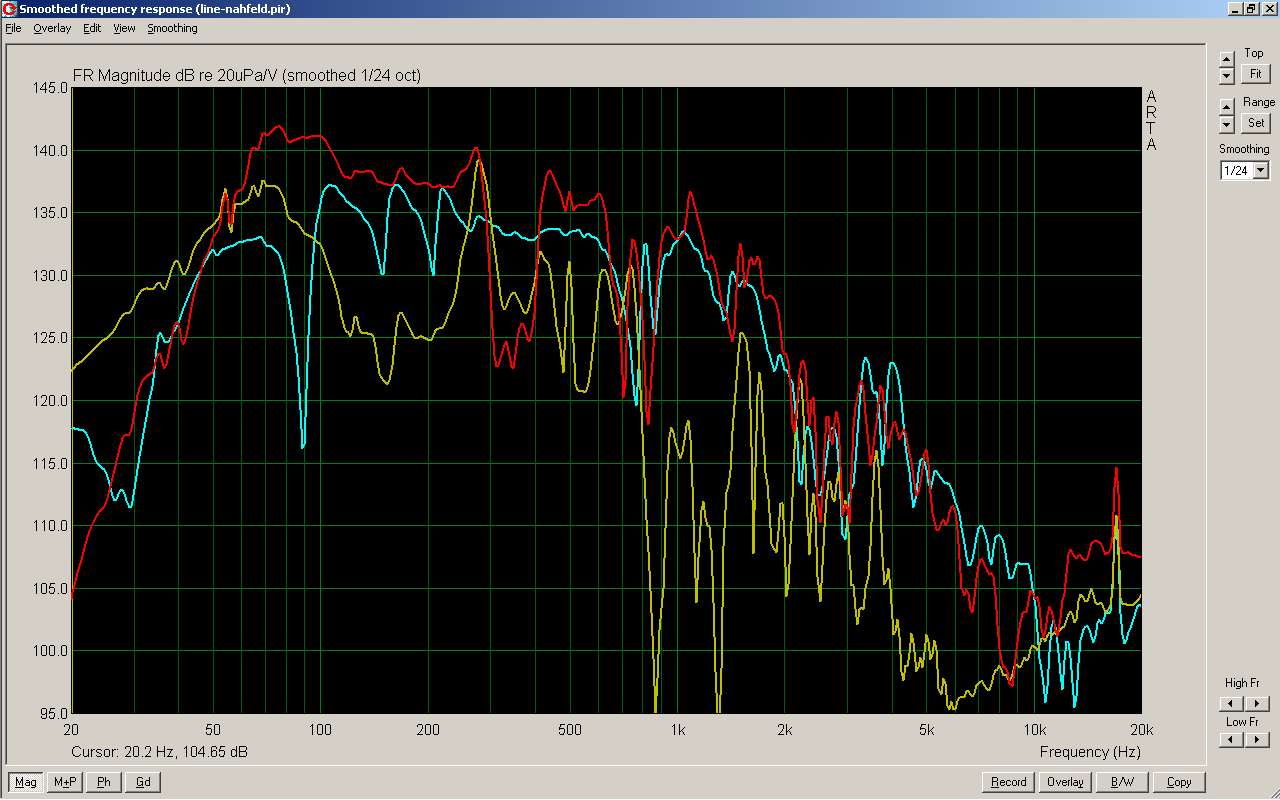

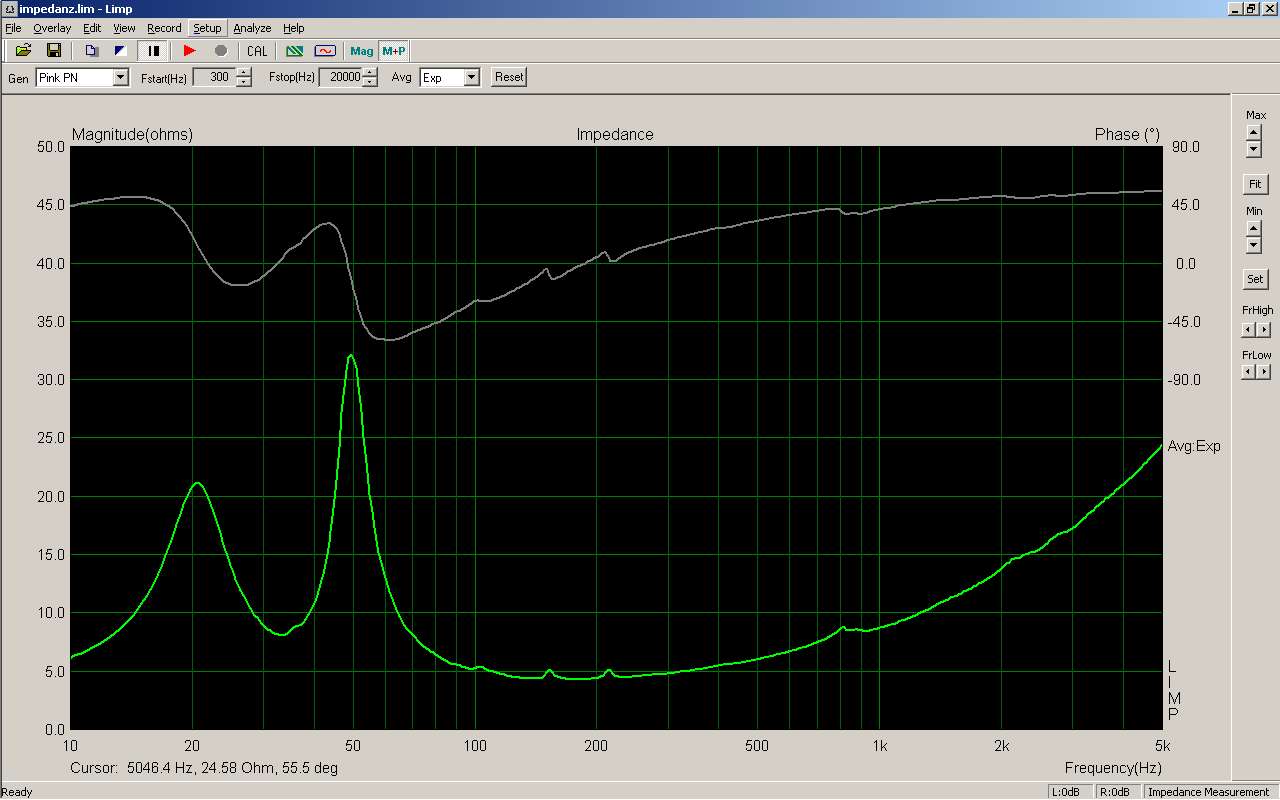

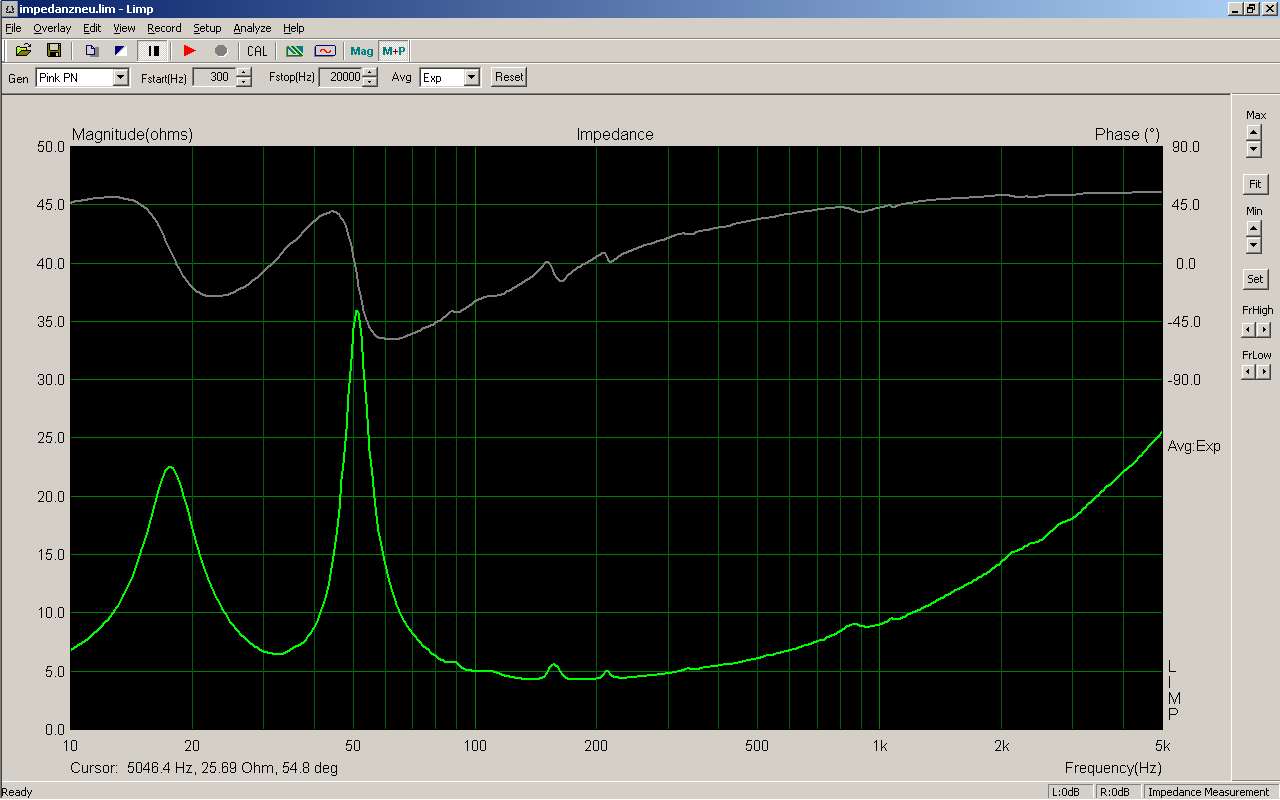

Impedanz Frequenzgang Simulation


3. Testgehäuse: größere Linefläche


Linelänge = 343/4/29 *0.7+1/3 = 2.7m
Linefläche = Sd*1.56 = 333*1.56 = 525cm²

1. Chassis am Anfang der Line

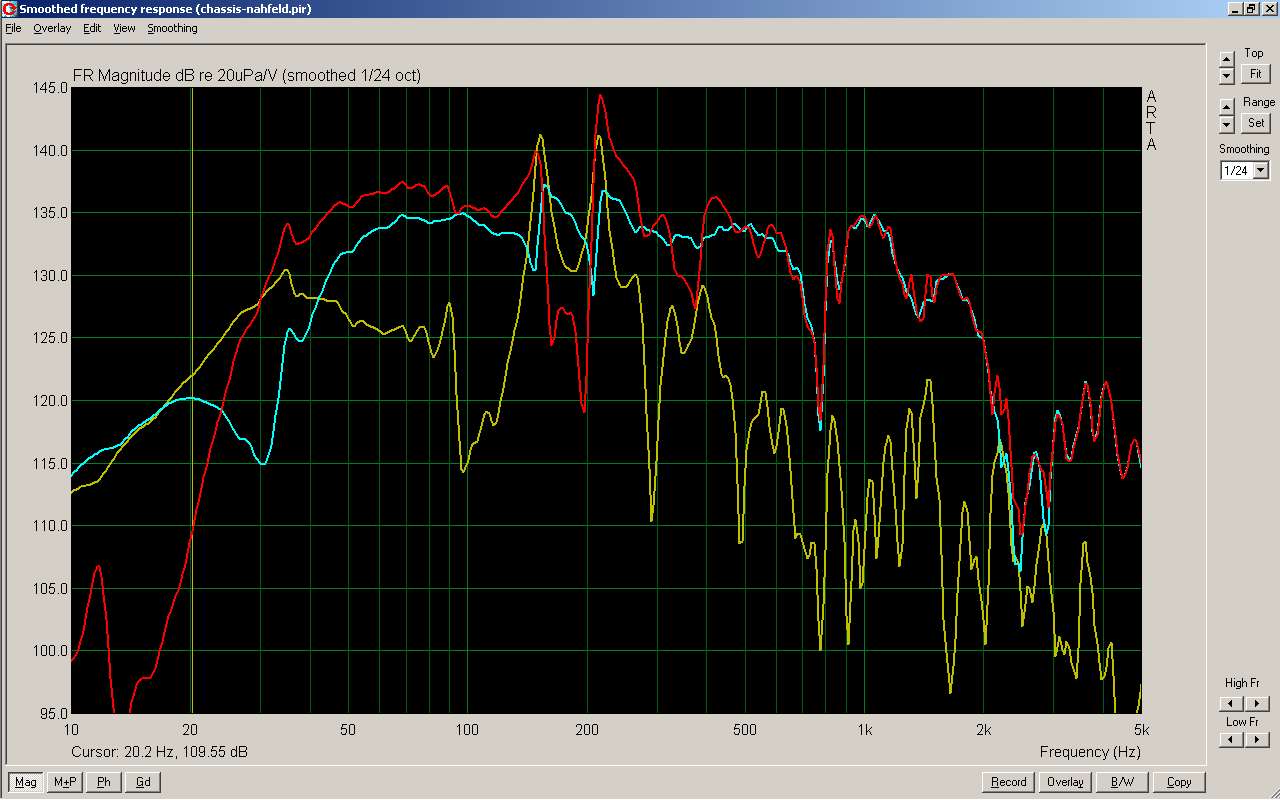

Impedanz Frequenzgang

2. Chassis auf 1/3 der Line

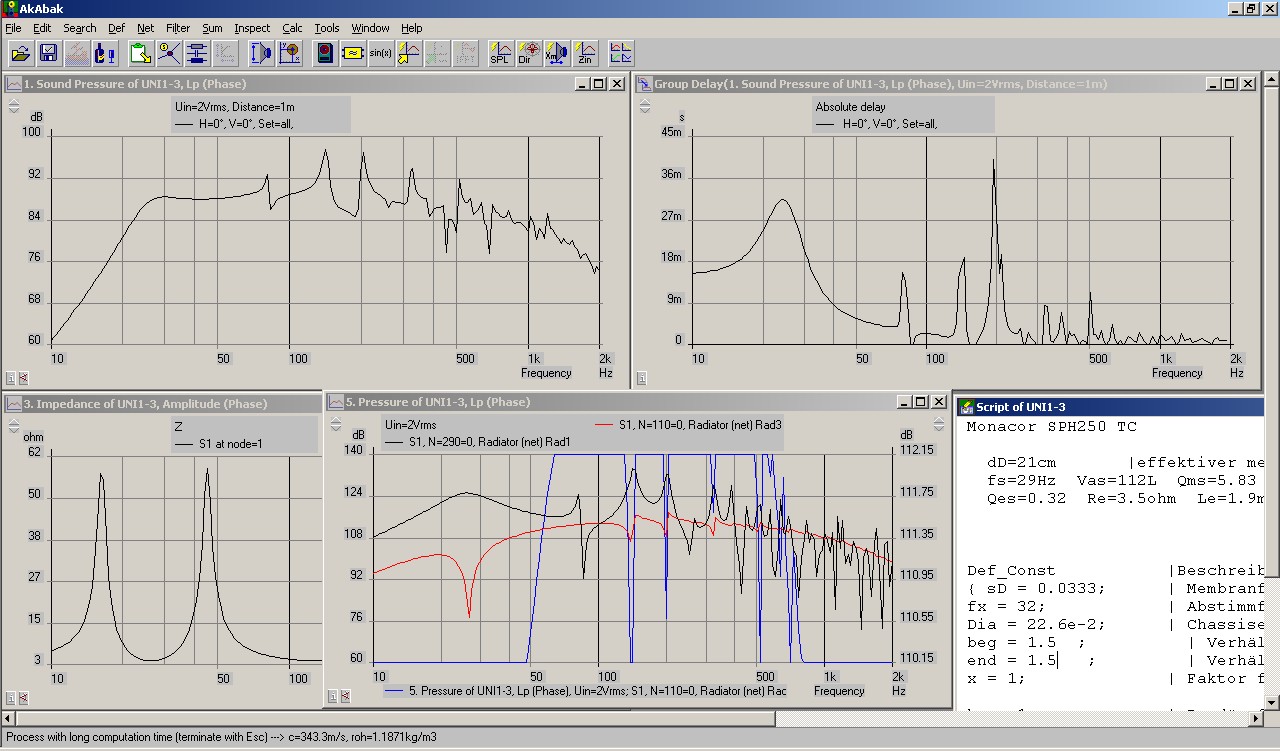

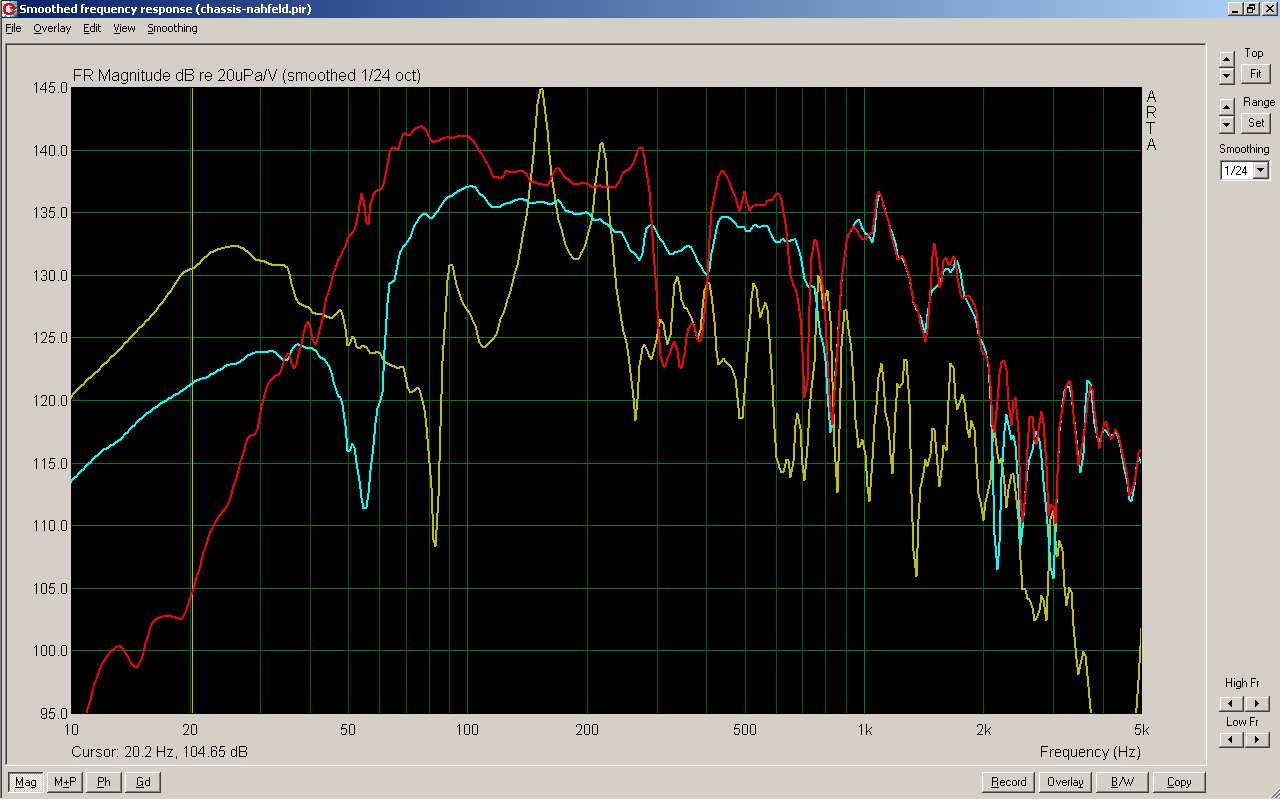

Impedanz Frequenzgang Simulation
